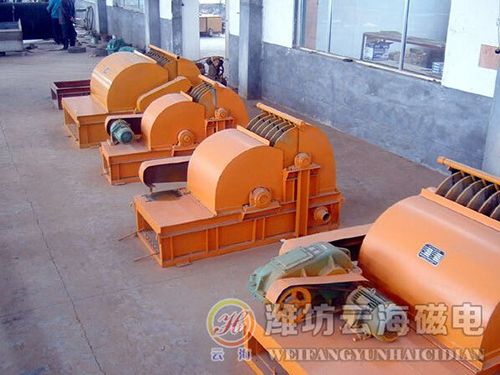

盤式尾礦回收是由主機、缺礦裝置、集礦槽、溜槽及機架五大部分組成。其工作原理是主機磁盤裝在溜槽中，礦漿從溜槽的一端流入，并通過磁盤與磁盤的縫隙，礦漿中磁性礦物被吸附在磁盤表面，剩下非磁性礦物的礦物的礦漿從溜槽另一端流出。主機磙盤轉動，吸附在磁盤表面磁性礦物被帶出礦漿液面，當進入卸礦區內，由插入磁盤縫隙之間并轉動的卸礦裝置將磁置表面吸附的磁性礦物拋入集礦槽中，由集礦槽收集輸出。

盤式尾礦回收機的優點

　?。?、磁場布置：磁盤磁極間距小，磁盤與磁盤之間無零磁區。

　　２、卸礦：卸礦為非接觸型強制卸礦，磁盤表面留有一層粉保護層，磁盤表面無磨損，整機壽命是常規型的８－１０倍，是時也使回收磁性礦物的品位提高。

　　３、處理量大：該機是針對尾礦再選專門設計的，其結構具有處理大流量，低品位尾礦的特點，是現有筒式磁機的處理量的幾倍甚至十幾倍。

　　４、回收率高：所有通過磁盤之間的物料均受到磁場的作用，磙性礦物得到充分回收，回收率高。

　?。?、節水：由于采用獨特場布置，磁性礦物中含胃大量水分，被卸下的礦物呈現流動狀態，基本上可以和不加水或加少量的補充水。

　?。?、節：一臺盤式尾礦回收處理其它普通設備單臺處量的幾倍甚至十幾倍，裝機容量只有幾千瓦、故節電效果明顯。

　　７、安裝方便：盤式尾礦回收機具有處理量大、占地小、進出料位差小，在有尾溜槽的地方基本上都可以安裝。

　?。浮⒔?jīng)濟效益高：設備投資小，產出效益高，年產出效益一般是設備投資的幾倍甚至十幾倍。

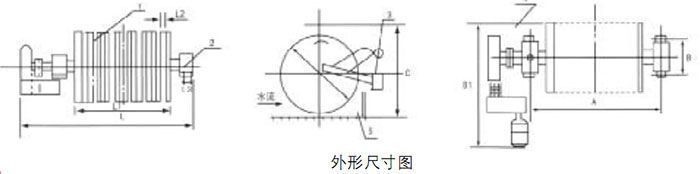

外形尺寸
